精準噴氨脫硝NOX/O2多點實時在線監測系統
相關產品：
免費咨詢電話：4008774881
本系統是針對SCR脫硝裝置的入口、出口煙氣濃度場不平衡而開發的分布式網格法NOX/O2測量系統。在SCR脫硝裝置噴氨格柵前的煙道和SCR脫硝裝置催化劑出口的煙道分別進行分區域、網格化測量煙氣中的NOX和O2濃度，解決目前SCR脫銷裝置中入\出口的單點CESM測量系統的不具代表性問題。
對SCR入口煙道截面煙氣濃度場進行網格化測量，可以預判鍋爐排出的煙氣濃度場是否均勻;對SCR出口煙道截面煙氣濃度場進行網格化測量，可以直觀判斷不同區域不同的NH3/NOx摩爾比、催化劑的區域活性以及催化劑區域堵塞情況。本系統可以作為手動調節噴氨母管手動閥門的開度，以達到手動優化噴氨的目的，也可配置自動調節閥和外掛式智能噴氨控制器，到達自動智能優化噴氨的目的。

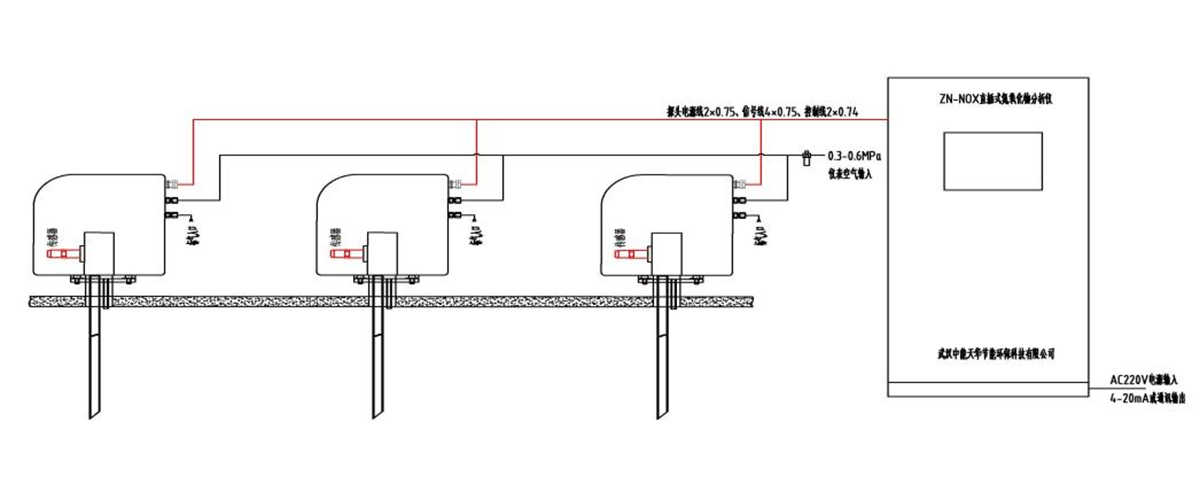

本系統采用我公司專利技術的ZN-NOX直插型氮氧化物檢測探頭，探頭直接插入高溫煙道中，對煙氣中的NOX/O2進行連續在線測量。該探頭為半導體陶瓷原理，可以直接工作在高溫高粉塵的氣氛中，反應速度小于3秒。探頭結構簡單，安裝方便，直接插入煙道內測量，針對煙道截面分區，可以插入不同深度。探頭到現場變送器柜之間采用標準總線通訊模式，通過一根雙芯電纜線即可對所有探頭檢測信號進行采集。一臺變送器柜可以同時連接8只檢測探頭，大大簡化了現場的施工和布線工作量。由于系統結構和安裝都很簡單，而且成本可控，因此非常適合進行分布式網格法檢測。
■ 系統特點
本系統為分布式網格法同時測量，探頭直接插入煙道中，煙道截面安裝多個探頭同時檢測，多個探頭檢測數據同步顯示。比傳統的CEMS多點取樣循環檢測系統響應速度快，無需巡檢，無取樣滯后，結構簡單，安裝方便，運行維護更省事。

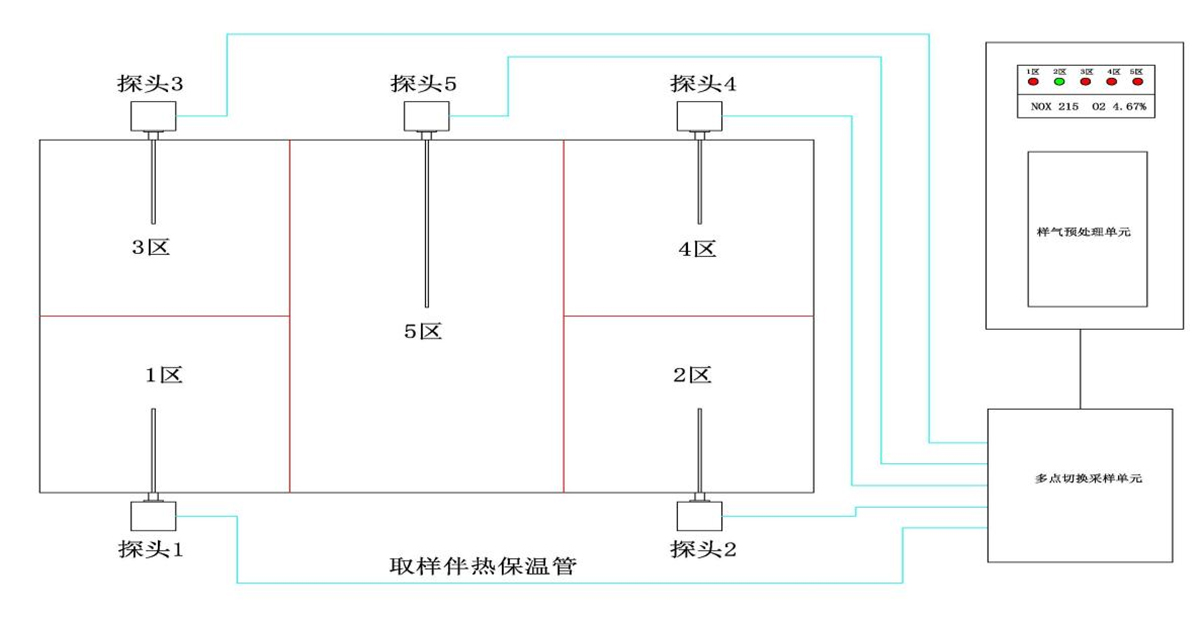

以一個煙道截面分成5個區為例：傳統5點取樣巡檢的CEMS系統，需要5只取樣過濾反吹探頭、5根電伴熱保溫一體管、5只高溫切換閥，一套CEMS系統主機，如下圖所示。

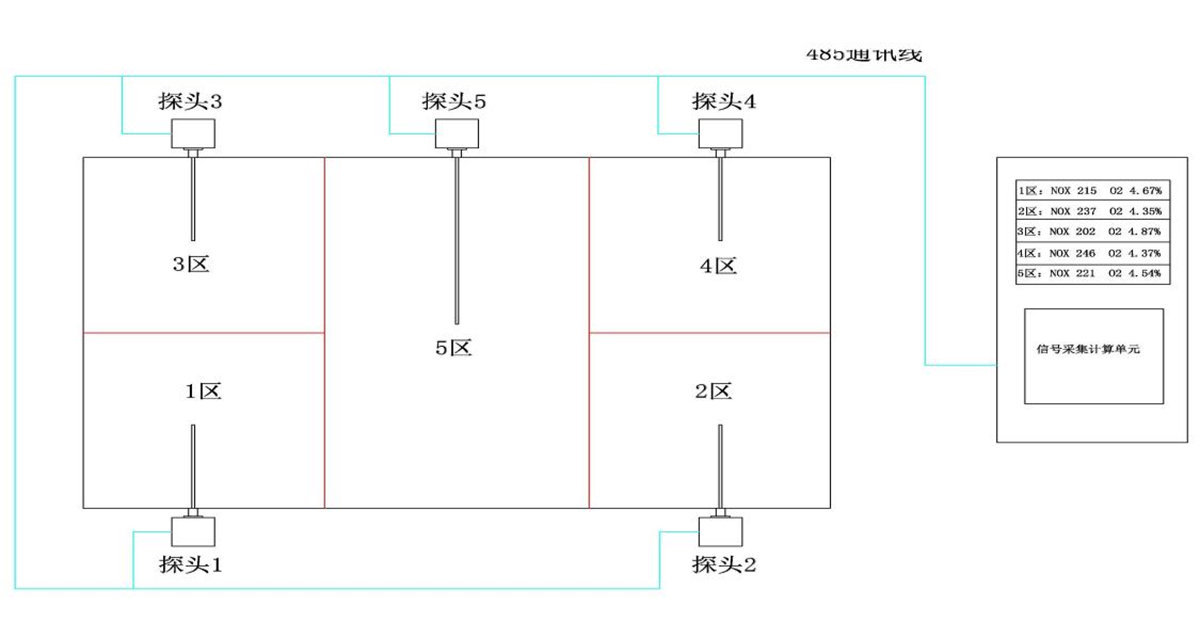

分布式網格法測量統只需5只檢測探頭和一臺變送器柜，組成一套原位直插式5點實時測量系統，5路測量數據同步實時監測顯示，性價比更高，如下圖所示。
■ 系統技術
|
技術參數 |
測量組分 |
NOX、O2 |
|
檢測原理 |
半導體陶瓷氧泵（不受背景氣體交叉干擾） |
|
|
量程范圍 |
NOX：0-1500ppm O2：0-21% |
|
|
分辨率 |
NOX：1ppm O2：0.01% |
|
|
測量精度 |
NOX：±3%F S O2：±2%F S |
|
|
響應時間 |
≤5 S |
|
|
預熱時間 |
≤10min |
|
|
探頭工作溫度 |
0-700℃ |
|
|
探頭長度 |
600、1200、1500、1800、2200、3000、4000 特殊定制長度 |
|
|
防護等級 |
IP55 |
|
|
系統電源 |
AC220V 50HZ ±10% |
|
|
模擬量輸出 |
2路4-20（隔離，最大負載500Ω） |
|
|
通訊接口 |
RS485（可選） |
|
|
繼電器輸出 |
2路（干接點 220V 1A） |
|
|
系統組成探頭數量 |
一臺變送器柜可同時連接8只探頭 |
|
|
探頭安裝尺寸 |
DN50/DN65法蘭連接 |
|
|
變送器柜尺寸 |
落地安裝：1750*800*400（一拖8點機柜） |
|
|
工作環境 |
探頭環境溫度 |
-20-85℃ |
|
變送器環境溫度 |
-5-55℃ |
|
|
工作所需能源介質 |
電源 |
AC220V 50HZ ±10% 500W（每一只探頭） |
|
氣源 |
0.4-0.7MPa（凈化儀表壓空或氮氣） |
